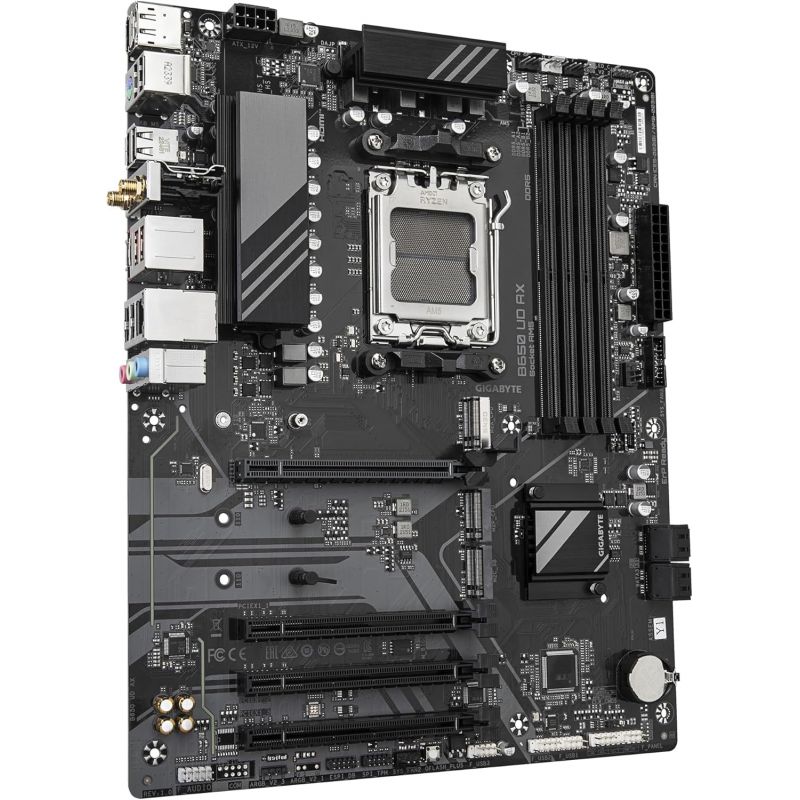

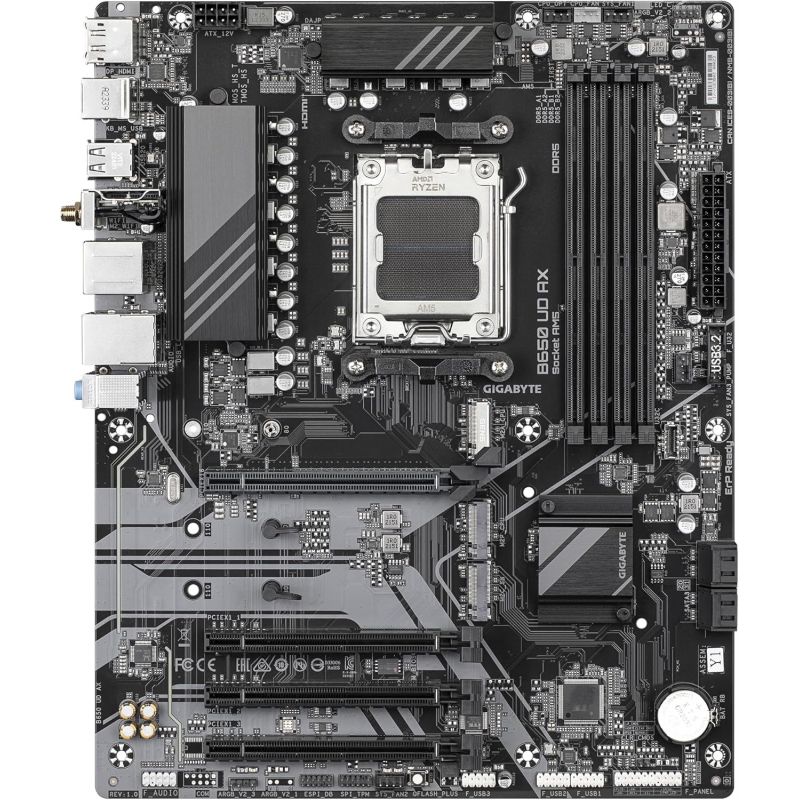

Gigabyte B650 UD AX - DDR5 AM5 - ATX

Conception numérique de VRM

La meilleure conception VRM jamais conçue avec des composants de la plus haute qualité.

Connectivité future

La connectivité ultime avec des vitesses de transfert de données fulgurantes via le réseau et le stockage de nouvelle génération

Wi-Fi 802.11ax

La solution sans fil Wi-Fi 802.11ax offre des performances sans fil Gigabit, un streaming vidéo fluide, une meilleure expérience de jeu, peu de pertes de connexion et des débits allant jusqu'à 2,4 Gbit/s. De plus, le Bluetooth 5.3 offre une portée quatre fois supérieure à celle du Bluetooth 4.2 et une transmission plus rapide.

LAN GbE avec gestion de la bande passante

Aide à améliorer la latence du réseau et à maintenir des temps de ping faibles pour offrir une meilleure réactivité dans les environnements LAN encombrés.

• Processeur
  AMD Socket AM5, prise en charge des
  processeurs AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000
  (veuillez consulter la « Liste de prise en charge des processeurs » pour plus d'informations.)
• Jeu de puces
  Chipset AMD B650
• Mémoire
  Prise en charge des modules de mémoire DDR5 8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800 MT/s 4 sockets DIMM DDR5 prenant en
  charge jusqu'à 256 Go (capacité DIMM unique de 64 Go) de mémoire système
  Architecture mémoire double canal
  Prise en charge des modules de mémoire DIMM 1Rx8/2Rx8/1Rx16 non ECC sans tampon
  Prise en charge des modules de mémoire AMD EXtended Profiles for Overclocking (AMD EXPO™) et Extreme Memory Profile (XMP)

  (La configuration du processeur et de la mémoire peut affecter les types de mémoire pris en charge, le débit de données (vitesse) et le nombre de modules DRAM, veuillez vous référer à (Liste de prise en charge de la mémoire) sur le site Web de GIGABYTE pour plus d'informations.)
• Carte Graphique Intégrée
  Processeur graphique intégré :
  - 1 x DisplayPort, prenant en charge une résolution maximale de 3 840 x 2 160 à 144 Hz


  * Prise en charge de la version DisplayPort 1.4.




  - 1 port HDMI, prenant en charge une résolution maximale de 4096x2160@60 Hz


  * Prise en charge de la version HDMI 2.1 et HDCP 2.3.
  ** Prise en charge des ports compatibles HDMI 2.1 TMDS natifs.




  (Les spécifications graphiques peuvent varier en fonction de la prise en charge du processeur.)
• Audio
  Realtek® Audio CODEC
  ALC897
  Audio haute définition
  2/4/5.1/7.1 canaux


  * Vous pouvez modifier la fonctionnalité d'une prise audio à l'aide du logiciel audio. Pour configurer l'audio 7.1, accédez aux paramètres audio du logiciel audio.

• Réseau
  Puce LAN Realtek® RTL8111H GbE (1 Gbit/s/100 Mbps/10 Mbps)
• Module de communication sans fil
  Module Realtek® RTL8851 WIFI 6
  - WIFI 802.11a, b, g, n, ac, prenant en charge la double bande 2,4/5 GHz
  - BLUETOOTH 5.0
  - Prise en charge de la norme sans fil 11ac
  (le débit de données réel peut varier en fonction de l'environnement et de l'équipement.)
• Port d'expansion
  1 emplacement PCI Express x16 (PCIEX16), intégré au processeur :
  - Les processeurs AMD Ryzen™ série 7000/Ryzen™ série 9000 prennent en charge le mode PCIe 4.0 x16
  - Les processeurs AMD Ryzen™ série 8000-Phoenix 1 prennent en charge le mode PCIe 4.0 x8
  - Les processeurs AMD Ryzen™ série 8000-Phoenix 2 prennent en charge le mode PCIe 4.0 x4


  * L'emplacement PCIEX16 ne peut accueillir qu'une carte graphique ou un SSD NVMe. Si vous n'installez qu'une seule carte graphique, veillez à l'installer dans l'emplacement PCIEX16.


  2 emplacements PCI Express x16 (PCIEX1_1/PCIEX1_2), intégrés au processeur, prenant en charge PCIe 3.0 et fonctionnant à x1


  * Les emplacements PCIEX1_1 et PCIEX1_2 deviennent indisponibles lorsqu'un processeur AMD Ryzen™ 8000 Series-Phoenix 2 est utilisé.


  1 emplacement PCI Express x16 (PCIEX1_3), intégré au chipset, prenant en charge PCIe 3.0 et fonctionnant à x1
• Interface de Stockage
  1 connecteur M.2 (M2A_CPU), intégré au processeur, prenant en charge les SSD Socket 3, clé M, type 25110/22110/2580/2280 :
  - Les processeurs AMD Ryzen™ série 7000/processeurs Ryzen™ série 9000 prennent en charge les SSD PCIe 5.0 x4/x2
  - Les processeurs AMD Ryzen™ série 8000-Phoenix 1 prennent en charge les SSD PCIe 4.0 x4/x2
  - Les processeurs AMD Ryzen™ série 8000-Phoenix 2 prennent en charge les SSD PCIe 4.0 x4/x2

  1 connecteur M.2 (M2P_CPU), intégré au processeur, prenant en charge les SSD Socket 3, clé M, type 22110/2280 :
  - Les processeurs AMD Ryzen™ série 7000/processeurs Ryzen™ série 9000 prennent en charge les SSD PCIe 5.0 x4/x2 SSD PCIe 4.0 x2
  - Les processeurs AMD Ryzen™ série 8000-Phoenix 1 prennent en charge les SSD PCIe 4.0 x2
  - Les processeurs AMD Ryzen™ série 8000-Phoenix 2 prennent en charge les SSD PCIe 4.0 x2

  1 connecteur M.2 (M2C_SB), intégré au chipset, prenant en charge Socket 3, clé M, type 22110/2280 Prise en charge des SSD PCIe 4.0 x4/x2)
  4 connecteurs SATA 6 Gb/s
  Prise en charge RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage SSD NVMe
  Prise en charge RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage SATA
• USB
  Processeur :
  - 2 ports USB 3.2 Gen 2 Type-A (rouges) sur le panneau arrière
  - 1 port USB Type-C® sur le panneau arrière, avec prise en charge USB 3.2 Gen 1
  Processeur + Hub USB 2.0 :
  - 4 ports USB 2.0/1.1 sur le panneau arrière
  Chipset :
  - 2 ports USB 3.2 Gen 1 disponibles via l'en-tête USB interne
  - 1 port USB Type-C® avec prise en charge USB 3.2 Gen 1, disponibles via l'en-tête USB interne
  - 4 ports USB 2.0/1.1 (2 ports sur le panneau arrière, 2 ports disponibles via l'en-tête USB interne)
  Chipset + Hub USB 2.0 :
  - 4 ports USB 2.0/1.1 disponibles via les en-têtes USB internes
• Connecteurs d'entrées/sorties internes
  1 connecteur d'alimentation principal ATX 24 broches
  1 connecteur d'alimentation ATX 12 V 8 broches
  1 connecteur pour ventilateur CPU
  1 connecteur pour ventilateur CPU/pompe de refroidissement par eau
  2 connecteurs pour ventilateur système
  1 connecteur pour ventilateur système/pompe de refroidissement par eau
  1 connecteur pour bande LED RGB Gen2 adressable
  1 connecteur pour bande LED RGB
  3 connecteurs M.2 Socket 3
  4 connecteurs SATA 6 Gb/s 1
  connecteur pour panneau avant 1
  connecteur audio pour panneau avant
  1 connecteur USB Type-C®, avec prise en charge USB 3.2 Gen
  1 1 connecteur USB 3.2 Gen 1
  3 connecteurs USB 2.0/1.1
  1 connecteur Trusted Platform Module (pour les modules GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 uniquement)
  1 bouton Q-Flash Plus
  1 cavalier Clear CMOS

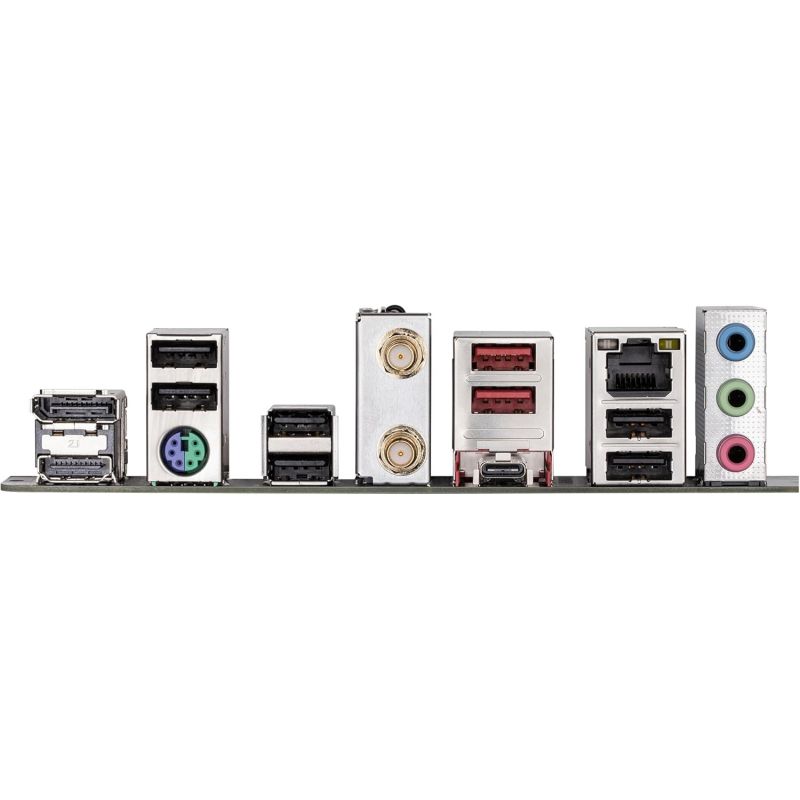

• Connecteur du Panneau Arrière
  1 x DisplayPort
  1 x port HDMI
  1 x port clavier/souris PS/2
  2 x connecteurs d'antenne SMA (1T1R)
  1 x port USB Type-C®, avec prise en charge USB 3.2 Gen 1
  2 x ports USB 3.2 Gen 2 Type-A (rouge)
  6 x ports USB 2.0/1.1
  1 x port RJ-45
  3 x prises audio
• Contrôleur d'Entrée/Sortie
  Puce de contrôleur d'E/S iTE®
• Monitorage Matériel
  Détection de tension
  Détection de température
  Détection de la vitesse du ventilateur
  Détection du débit de refroidissement par eau
  Avertissement de panne de ventilateur
  Contrôle de la vitesse du ventilateur


  * La prise en charge de la fonction de contrôle de la vitesse du ventilateur (pompe) dépendra du ventilateur (pompe) que vous installez.

• BIOS
  1 x 256 Mbit flash
  Utilisation du BIOS UEFI AMI sous licence
  PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Fonctionnalités Exclusives
  Prise en charge du centre de contrôle GIGABYTE (GCC)


  * Les applications disponibles dans GCC peuvent varier selon le modèle de carte mère. Les fonctions prises en charge par chaque application peuvent également varier selon les spécifications de la carte mère.


  Prise en charge de Q-Flash Prise en charge de
  Q-Flash Plus
• Logiciels Fournis

  Logiciel de gestion de la bande passante LAN Norton® Internet Security (version OEM)
• Système d'Exploitation
  Prise en charge de Windows 11 64 bits Prise en charge de
  Windows 10 64 bits
• Dimensions
  Format ATX ; 30,5 cm x 24,4 cm
