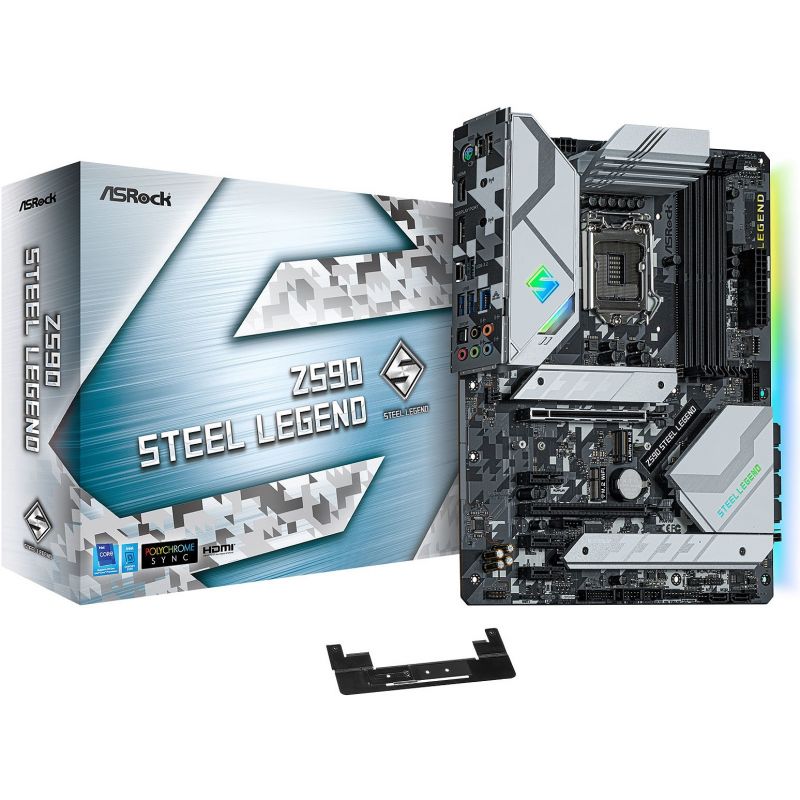

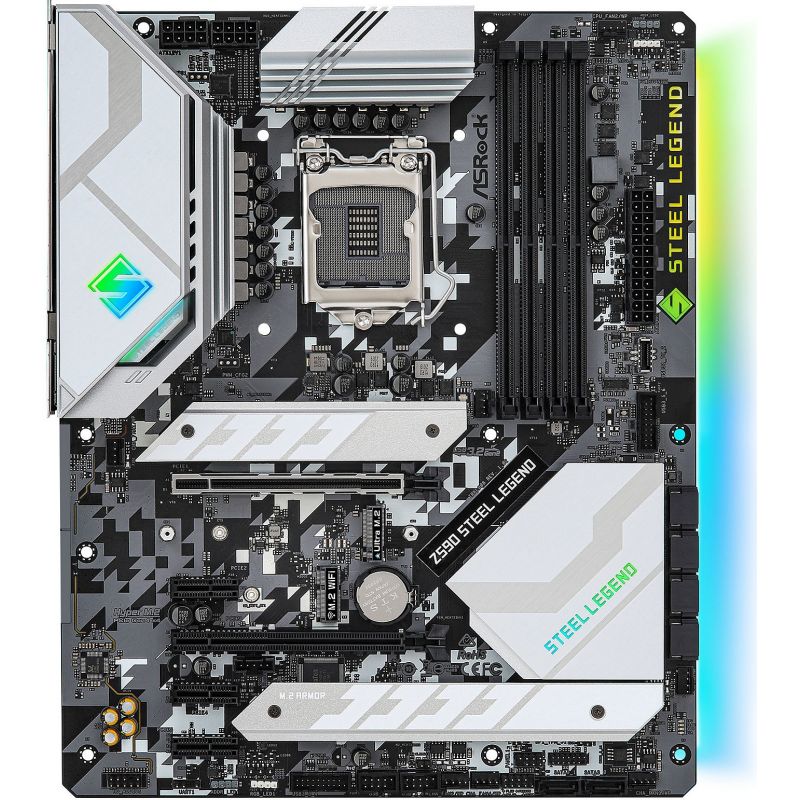

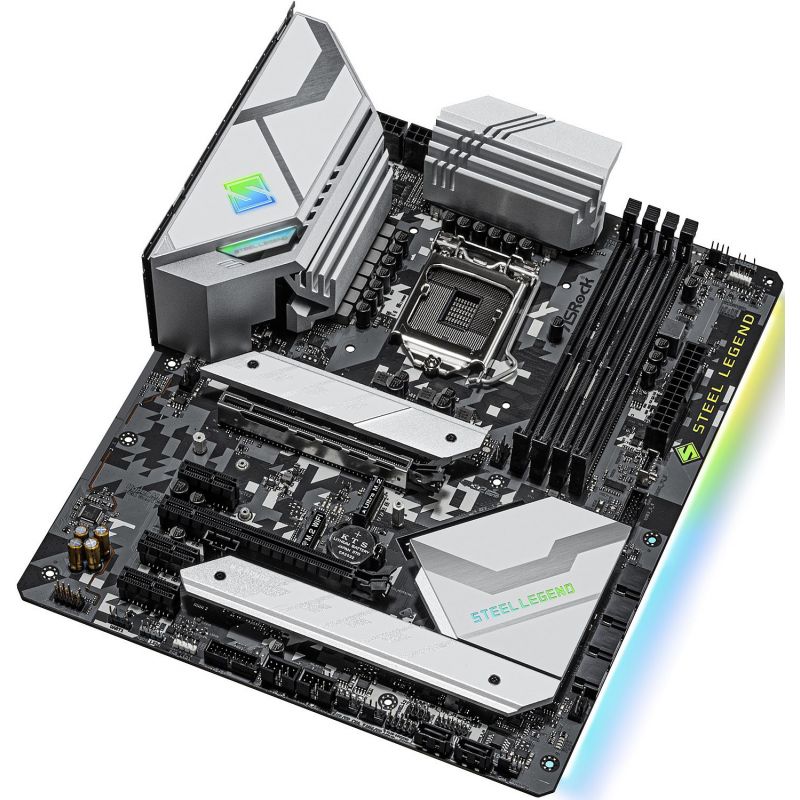

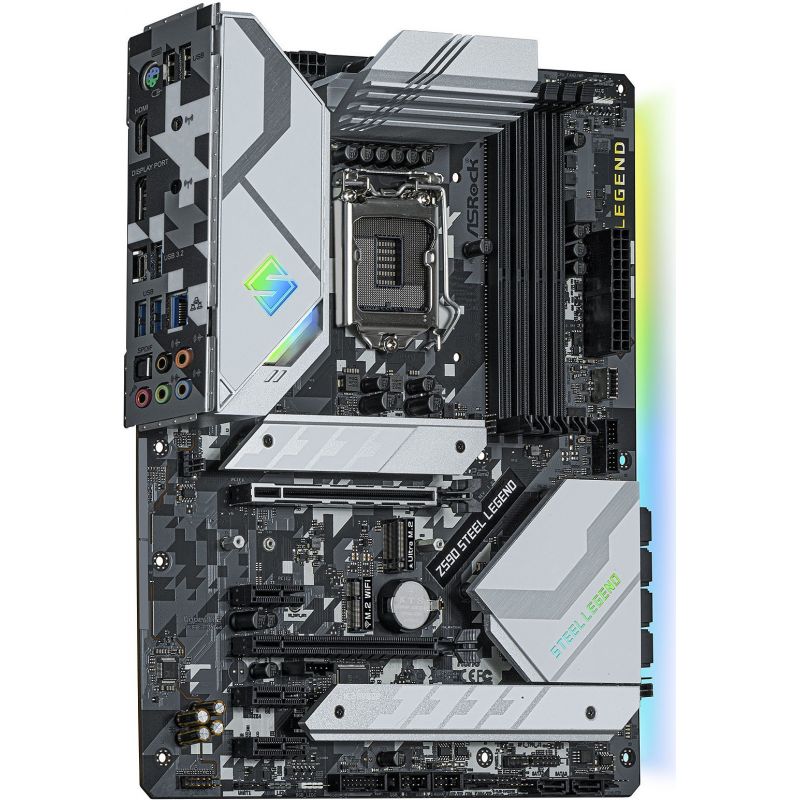

ASROCK Z590 STEEL LEGEND, PCI-E 4.0 PCIe Gen3 x4 LGA1200

‹ ›

Afficher toutes les images

Soyez prêt pour la 11ème Gen de CPU

Plus de détails...

Envoyer à un ami

En savoir plus

Prise en charge 10 Gen Intel ^® Core ™ et 11 Gen Intel ^® Core ™
Conception d'alimentation Dr.MOS à 14 phases
Prend en charge la DDR4 4800 MHz (OC)
1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 3 x PCIe 3.0 x1, 1 x M.2 Key-E pour WiFi
Options de sortie graphique: HDMI, DisplayPort
Audio HD 7.1 canaux (codec audio Realtek ALC897), audio Nahimic
6 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4)
2 x Ultra M.2 (PCIe Gen3 x4 et SATA3)
1 x USB 3.2 Gen2x2 Avant Type-C (20 Gb / s)
Arrière USB 3.2 Gen2 Type A + C (10 Gb / s)
6 x USB 3.2 Gen1 (2 x Arrière, 4 x Avant)
6 x USB 2.0 (2 x Arrière, 4 x avant)
LAN Dragon 2.5 Gigabit
Support de carte graphique ASRock (brevet en instance)

Caractéristique unique
ASRock USB 3.2 Gen2
- En-tête ASRock Type C USB 3.2 Gen2x2 (20 Gb / s)
- Port ASRock USB 3.2 Gen2 Type-A (10 Gb / s)
- Port ASRock USB 3.2 Gen2 Type-C (10 Gb / s)
ASRock Super Alloy
- Dissipateur en alliage d'aluminium XXL - Starter de
puissance Premium
- 50A Dr.MOS
- Capsules noires Nichicon 12K (condensateurs polymères conducteurs de haute qualité fabriqués à 100% au Japon)
- Armure E / S
- Conception PCB en forme - PCB
noir mat
- Verre haute densité PCB de tissu
- 2oz cuivre PCB
2.5G LAN
ASRock fente en acier
ASRock couverture complète M.2 dissipateur thermique
ASRock Hyper M.2(PCIe Gen4x4)
ASRock Ultra USB Power
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (pour tous les ports USB, audio, LAN)
ASRock Live Update & APP Shop
CPU
- Prise en charge 10 Gen Intel ^® Core ™ et 11 Gen Intel ^® Core ™ (LGA1200)
- Digi conception d' alimentation
- 14 conception Power Phase
- Supporte les processeurs Intel ^® Turbo Boost Max 3.0 Technologie
- Supporte les processeurs Intel ^® série K processeurs déverrouillé
Chipset
- Intel ^® Z590
Mémoire
- Dual Channel DDR4 technologie mémoire
- 4 x DDR4 emplacements DIMM
- 11 Gen Intel ^® Core ™ en charge les processeurs DDR4 non-ECC, un tampon mémoire jusqu'à 4800+ (OC) *
- 10e génération Intel ^® Core ™ en charge les processeurs non DDR4 ECC, mémoire non tamponnée jusqu'à 4666+ (OC) *
- Prend en charge les modules de mémoire ECC UDIMM (fonctionne en mode non ECC)
- Max. capacité de la mémoire système: 128 Go * *
- Prend en charge le profil de mémoire Intel ^® Extreme (XMP) 2.0
- 15μ Gold Contact dans les emplacements DIMM

* 11 Gen Intel ^® Core ™ (i9 / i7 / i5) support DDR4 jusqu'à 3200; Core ™ (i3), Pentium ^® et Celeron ^® prennent en charge la DDR4 jusqu'à 2666.
Intel ^® Core ™ (i9 / i7) de 10e génération prend en charge la DDR4 jusqu'à 2933; Core ™ (i5 / i3), Pentium ^® et Celeron ^® prennent en charge la mémoire DDR4 jusqu'à 2666.

* * En raison de la limitation du système d'exploitation, la taille réelle de la mémoire peut être inférieure à 4 Go pour la réservation pour l'utilisation du système sous Windows ^® 32 bits OS . Pour le système d'exploitation Windows ^® 64 bits avec CPU 64 bits, il n'y a pas de telle limitation.
BIOS
- BIOS légal AMI UEFI de 128 Mo avec prise en charge de l'interface graphique multilingue
- Événements de réveil conformes à l'ACPI 6.0
- Prise en charge de SMBIOS 2.7
- CPU Core / Cache, CPU GT, VCCSA, DRAM, VCCIO, VPPM, VCCIN AUX, VCCST Voltage Multi-ajustement
Graphique
- 11ème Gen Intel ^® Core Support ™ Processeurs Intel ^® Xe architecture Graphics (Gen 12). Les processeurs Intel ^® Core ™ de 10e génération prennent en charge les graphiques de 9e génération
- Graphiques, médias et calcul: Microsoft ^® DirectX 12, OpenGL 4.5, Intel ^® Built In Visuals, Intel ^® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
- Affichage et sécurité du contenu : Rec. 2020 (Wide Color Gamut), Microsoft ^® PlayReady 3.0, disque Blu-ray UHD / HDR
- Double sortie graphique: prise en charge des ports HDMI et DisplayPort 1.4 par des contrôleurs d'affichage indépendants
- Prend en charge HDMI 2.0 avec max. résolution jusqu'à 4K x 2K (4096x2160) @ 60Hz
- Prend en charge DisplayPort 1.4 avec max. résolution jusqu'à 4K x 2K (4096x2304) @ 60Hz
- Prend en charge la synchronisation automatique des lèvres, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 2.0 (un moniteur HDMI compatible est requis)
- Prend en charge HDCP 2.3 avec HDMI 2.0 et ports DisplayPort 1.4

* Intel ^® UHD Graphics intégré Visuals et les sorties VGA peut être pris en charge uniquement avec des processeurs qui sont intégrés GPU.
Les processeurs Intel ^® Core ™ de 11e génération prennent en charge HDMI 2.0. Les processeurs Intel ^® Core ™ de 10e génération prennent en charge HDMI 1.4.
l'audio
- Audio Haute Définition 7.1 (Realtek ALC897 Audio Codec)
- Prise en charge de la protection contre les surtensions
- Or Audio Jacks
- 15μ or Connecteur audio
- Nahimic Audio
LAN
- LAN 2,5 Gigabit 10/100/1000/2500 Mb / s
- Dragon RTL8125BG
- Prend en charge le logiciel LAN Dragon 2.5G
- Contrôle intelligent de la bande passante de réglage automatique
- Interface utilisateur visuelle conviviale
- Statistiques d'utilisation du réseau visuel
- Réglage par défaut optimisé pour le jeu, le navigateur et Modes de diffusion en continu
- Contrôle de priorité personnalisé par l'utilisateur
- Prend en charge Wake-On-LAN
- Prend en charge la protection Lightning / ESD
- Prend en charge l'Ethernet écoénergétique 802.3az
- Prend en charge PXE
Machines à sous
11 Gen Intel ^® Core ™
- 2 x PCI Express x16 (PCIE1 / PCIE3: simple à Gen4x16 (PCIE1), double à Gen4x16 (PCIE1) / Gen3x4 (PCIE3)) *
10e Gen Intel ^® Core ™
- 2 x PCI Emplacements Express x16 (PCIE1 / PCIE3: simple à Gen3x16 (PCIE1); double à Gen3x16 (PCIE1) / Gen3x4 (PCIE3)) *

- 3 x emplacements PCI Express 3.0 x1
- Prend en charge AMD Quad CrossFireX ™ et CrossFireX ™
- 1 x M. 2 Socket (clé E), supports de type 2230 Module WiFi / BT PCIe WiFi et Intel ^® CNVi (WiFi intégré / BT)
- 15μ or contact en VGA emplacement PCIe (PCIE1)

* Prend en charge le SSD NVMe en tant que disques de démarrage
Espace de rangement
- 6 x connecteurs SATA3 6,0 Gb / s *
- 1 x prise Hyper M.2 (M2_1), prend en charge le module M Key type 2260/2280 M.2 PCI Express jusqu'à Gen4x4 (64 Gb / s) (le socket M2_1 fonctionne avec le 11e Processeurs Gen Intel ^® Core ™ uniquement) * *
- 1 x Ultra M.2 Socket (M2_2), prend en charge le module M Key type 2260/2280 M.2 SATA3 6,0 Gb / s et le module M.2 PCI Express jusqu'à Gen3 x4 ( 32 Gb / s) * *
- 1 x prise Ultra M.2 (M2_3), prend en charge le module M Key type 2260/2280/22110 M.2 SATA3 6,0 Gb / s et le module M.2 PCI Express jusqu'à Gen3 x4 (32 Gb / s) * *

* Si M2_2 est occupé par un périphérique M.2 de type SATA, SATA3_1 sera désactivé.
Si M2_3 est occupé par un périphérique M.2 de type SATA, SATA3_5 sera désactivé.

* * Prend en charge la technologie Intel ^® Optane ™
Prend en charge les disques SSD NVMe comme disques de démarrage
Prend en charge le kit ASRock U.2
RAID
- Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA
- Prend en charge RAID 0 et RAID 1 pour les périphériques de stockage M.2 NVMe *

* Fonction RAID pour le mode PCIe SSD en M2_1 est disponible uniquement avec Intel ^® SSD installé.
Connecteur
- 1 x SPI TPM Header
- 1 x Power LED et Speaker Header
- 2 x RGB LED Headers *
- 2 x Addressable LED Headers * *
- 1 x CPU Fan Connector (4-pin) * * *
- 1 x CPU / Water Pump Connecteur de ventilateur (4 broches) (Smart Fan Speed Control) * * * *
- 5 x connecteurs de ventilateur de châssis / pompe à eau (4 broches) (Smart Fan Speed Control) * * * * *
- 1 x connecteur d'alimentation ATX 24 broches (Connecteur d'alimentation haute densité)
- 2 connecteurs d'alimentation 12 V à 8 broches (connecteur d'alimentation haute densité)
- 1 x connecteur audio du panneau avant (connecteur audio doré 15 μ)
- 1 x connecteur Thunderbolt ™ AIC (5 broches) (prend en charge la carte AIC ASRock Thunderbolt ™ 4)
- 2 x en-têtes USB 2.0 (prend en charge 4 ports USB 2.0) (prend en charge ESD Protection)
- 2 x en-têtes USB 3.2 Gen1 (prend en charge 4 ports USB 3.2 Gen1) (concentrateur ASMedia ASM1074) (prend en charge la protection ESD)
- 1 x en-tête USB 3.2 Gen2x2 de type C sur le panneau avant (20 Gb / s) (prend en charge la protection ESD)

* Prise en charge au total jusqu'à 12V / 3A, bande de LED 36W

* * Prise en charge au total jusqu'à 5V / 3A, bande de LED 15W

* * * Le connecteur de ventilateur CPU prend en charge le ventilateur CPU d'une puissance maximale de 1A (12W).

* * * * Le ventilateur du processeur / de la pompe à eau prend en charge le ventilateur du refroidisseur d'eau d'une puissance maximale de 2 A (24 W).

* * * * * Le ventilateur du châssis / pompe à eau prend en charge le ventilateur du refroidisseur d'eau d'une puissance maximale de 2 A (24 W).
CPU_FAN2 / WP, CHA_FAN1 / WP, CHA_FAN2 / WP, CHA_FAN3 / WP, CHA_FAN4 / WP et CHA_FAN5 / WP peuvent détecter automatiquement si un ventilateur à 3 ou 4 broches est utilisé.

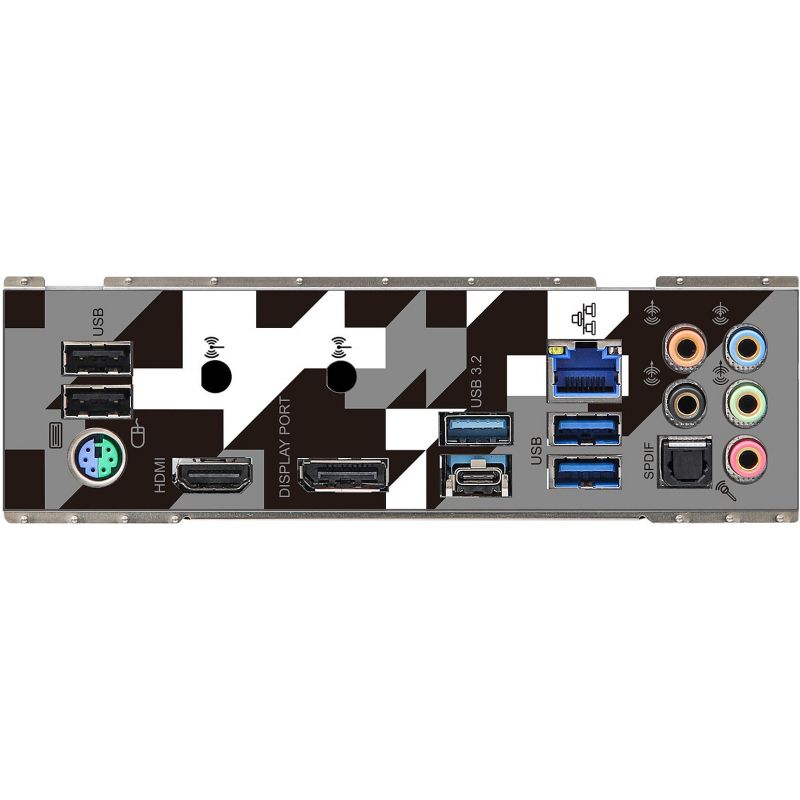

E / S du panneau arrière
- 2 x points de montage d'antenne
- 1 x port souris / clavier PS / 2
- 1 x port HDMI
- 1 x DisplayPort 1.4
- 1 x port de sortie SPDIF optique
- 1 x port USB 3.2 Gen2 type-A (10 Gb / s) ( ReDriver) (prend en charge la protection ESD) *
- 1 x port USB 3.2 Gen2 Type-C (10 Gb / s) (ReDriver) (prend en charge la protection ESD) *
- 2 x ports USB 3.2 Gen1 (prend en charge la protection ESD) *

- 2 x USB Ports 2.0 (prend en charge la protection ESD)
- 1 x port LAN RJ-45 avec LED (LED ACT / LINK et LED SPEED)
- Prises audio HD: haut-parleur arrière / central / basse / entrée ligne / haut-parleur avant / microphone (prises audio dorées)

* Ultra USB Power est pris en charge sur les ports USB3_12.
La fonction de réveil ACPI n'est pas prise en charge sur les ports USB3_12.
Logiciel et UEFI
Logiciel
- ASRock Motherboard Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC *
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installateur

* Ces utilitaires peuvent être téléchargés depuis ASRock Live Update & APP Shop.
CD de support
- Pilotes, utilitaires, logiciel antivirus (version d'essai), navigateur et barre d'outils Google Chrome
Accessoires
- Guide d'installation rapide, CD de support
- 2 x câbles de données SATA
- 4 x vis pour prises M.2
- 2 x entretoises pour prises M.2
- 1 x support de carte graphique
Contrôleur de matériel
- Tachymètre de ventilateur: CPU, CPU / pompe à eau, châssis / ventilateurs de pompe à eau
- Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis en fonction de la température du processeur): CPU, CPU / pompe à eau, châssis / ventilateurs de pompe à eau
- Contrôle multi-vitesse du ventilateur: CPU , CPU / pompe à eau, châssis / ventilateurs de pompe à eau
- Surveillance de la tension: CPU Vcore, PCH, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, + 12V, + 5V, + 3.3V
Facteur de forme
- Facteur de forme ATX: 12,0 pouces x 9,6 pouces, 30,5 cm x 24,4 cm
- PCB cuivre 2 oz
OS
- Microsoft ^® Windows ^® 10 64 bits
Certifications
- FCC, CE
- Prêt pour ErP / EuP (une alimentation électrique prête pour ErP / EuP est requise)
