Rack 19" industriel Inter-Tech IPC 4088-S Value

99,90 €

88887178-N°77

Neuf

Produit créé: 2016-03-28 11:36:01 - Mis à jour: 2023-12-12 20:10:52

Disponibilité : Sur commande. pour le délai contactez-nous !

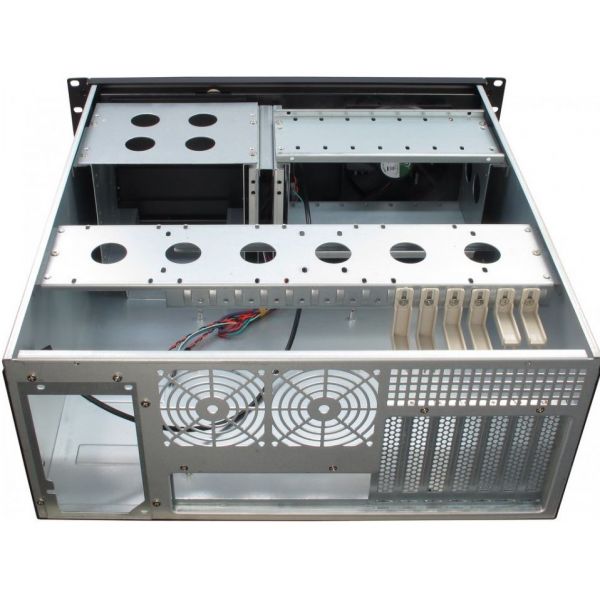

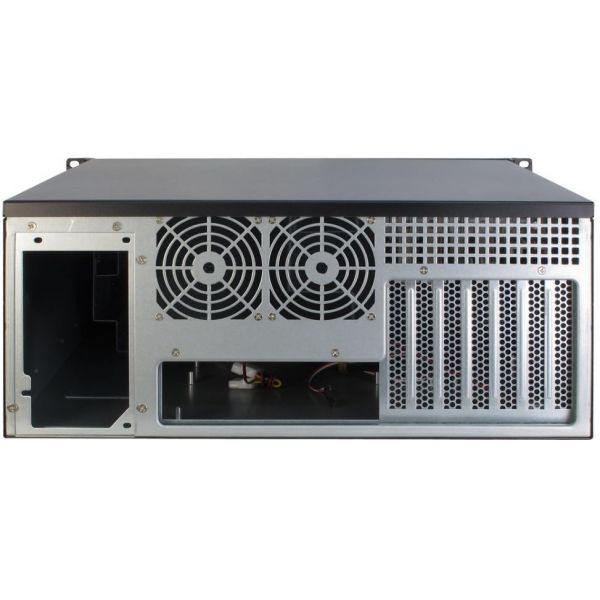

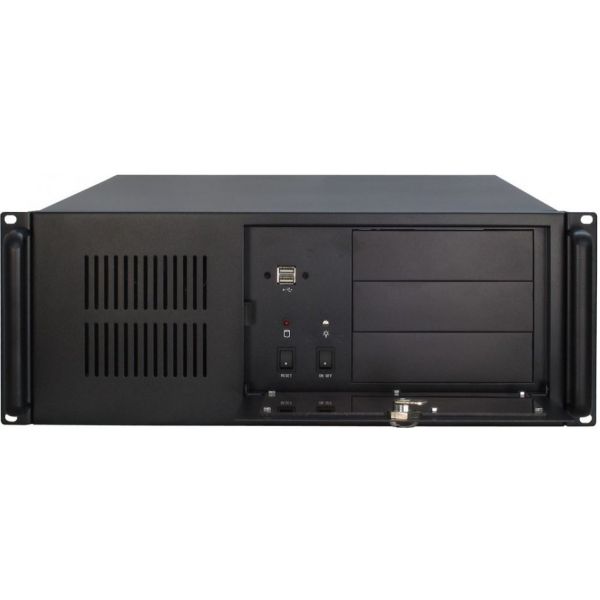

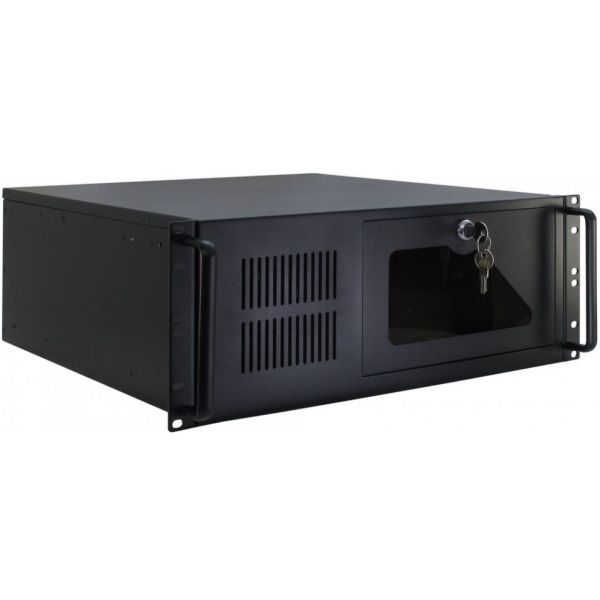

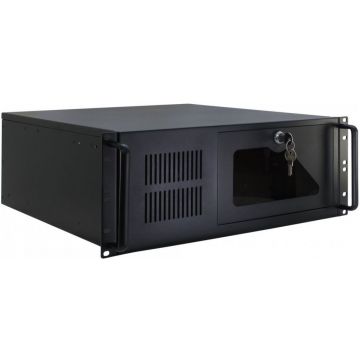

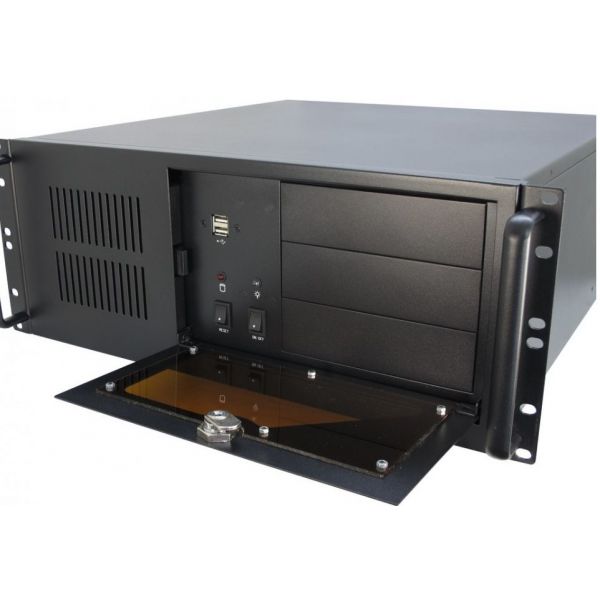

Chassis industriel au format rack 19" - 88887178



48,26 cm (19 ") en rack, ATX, 3 x 5,25, 8 x 3,5, 2 x USB 2.0, 178 x 485 x 483 mm

Résumé (brièvement)
Inter-Tech IPC 4U-4088-S, stockage, serveur, 1x 120mm, acier, ATX, Micro-ATX, uATX, Mini-ITX, 4U

Résumé (long)
Inter-Tech IPC 4U-4088-S. Facteur de forme: le stockage, le type: matériaux de serveur: acier. Alimentation: 0 W. ventilateurs installés avant: 1x 120mm, diamètre du ventilateur avant prise en charge: 120 mm, diamètre de supporters ventilateur arrière: 80 mm. Pris en charge des tailles de disque dur-Drive: indicateurs de 2.5,3.5 ":. Power, HDD

conception

facteur de forme dépôt
type serveur
matériels acier
Nombre de 5.25 "Baies d'extension 3
Nombre de 3.5 "Baies d'extension 8
carte mère facteurs de forme pris en charge ATX, Micro-ATX, uATX, Mini-ITX
Couleur noir
Nombre de 2.5 "Baies d'extension 5
Nombre de 3,5 internes "Baies d'extension 8
Nombre de 5,25 "externes Baies d'extension 3
montage en rack 4U
Fenêtre latérale
l'épaisseur du matériau 1,2 mm
certificat RoHS, CE

source de courant

enhalten PSU

Connecteurs et interfaces

ports USB 2.0 2
connexions audio
sortie audio

refroidissement

Installé face du ventilateur 1x 120 mm
ventilateur d'air avant maximum 1
du diamètre du ventilateur avant supporté 120 mm
Maximum arrière-fan 2
Les partisans de diamètre du ventilateur arrière 80 mm

Stockage

tailles de disque dur-Drive pris en charge 2.5,3.5 "

ergonomie

voyants Power, HDD
bouton de réinitialisation

Poids et dimensions

largeur 48,5 cm
profondeur 48,3 cm
hauteur 17,8 cm
poids 10 kg

information sur le conditionnement

la largeur de l'emballage 55 cm
Profondeur de l'emballage 59 cm
Hauteur de l'emballage 27 cm
