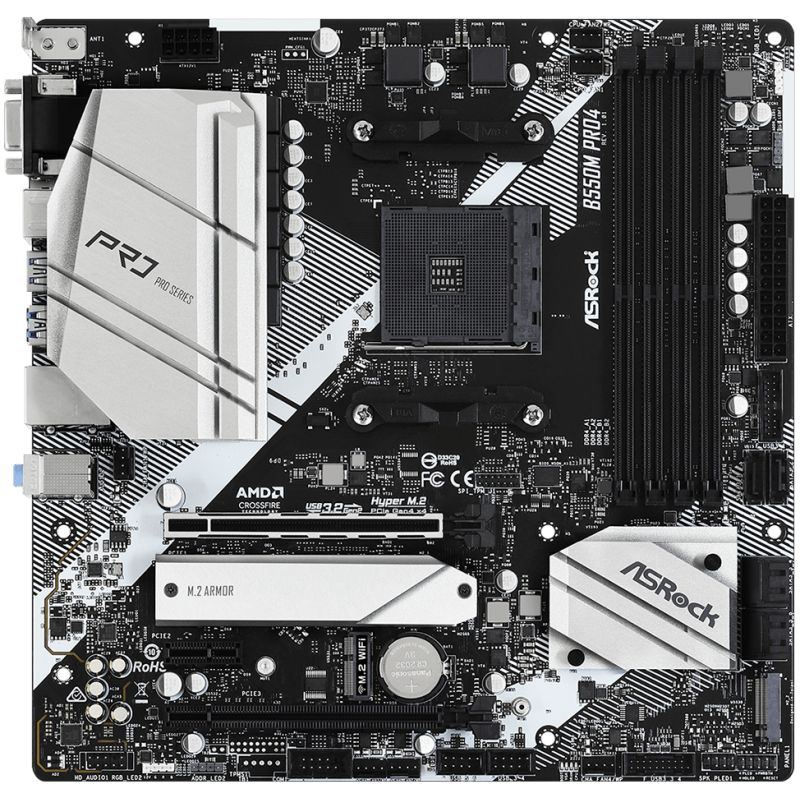

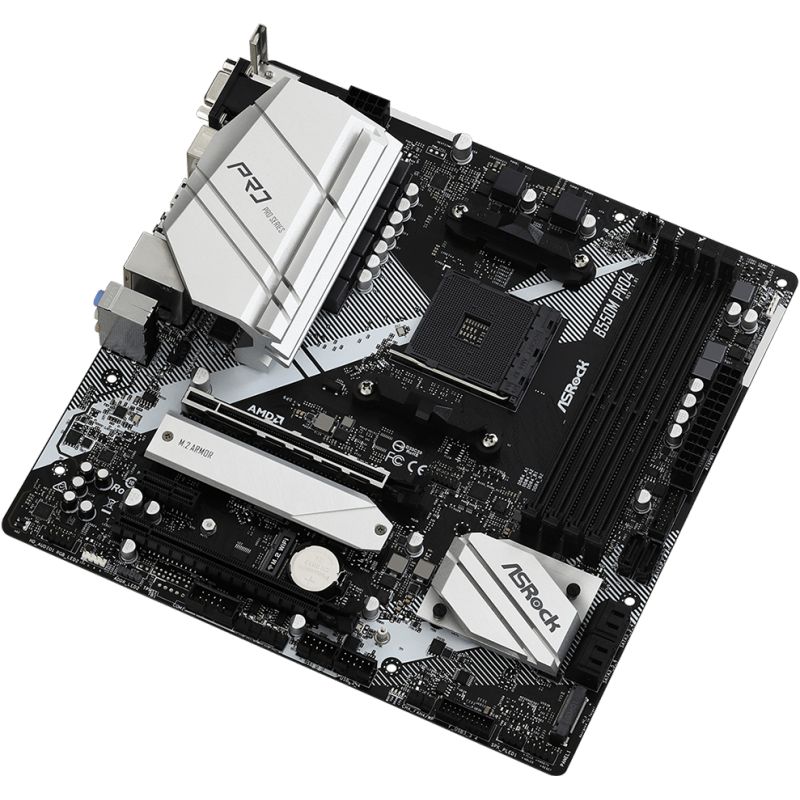

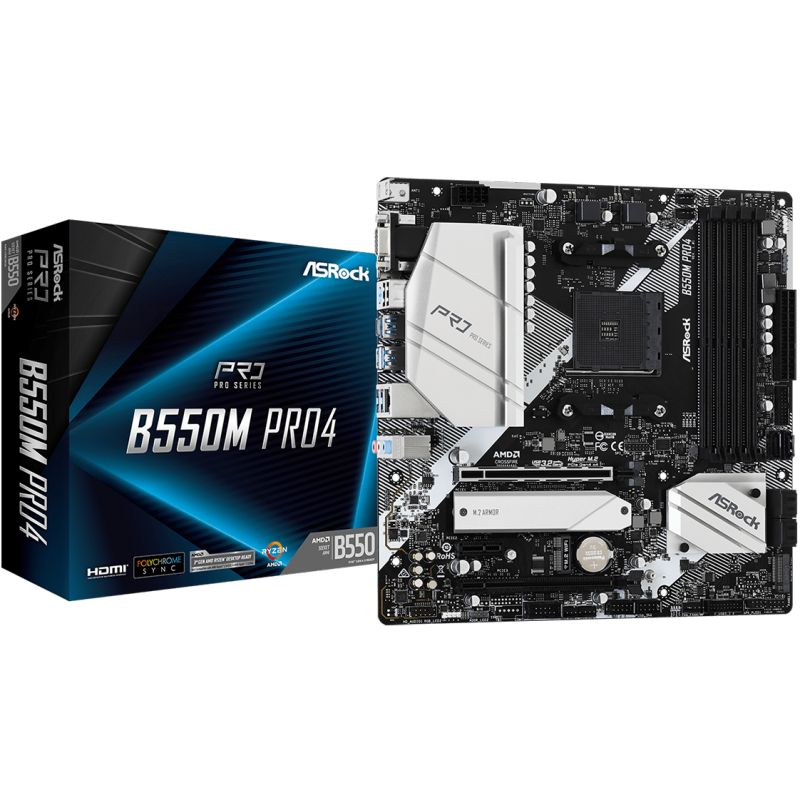

ASRock B550M PRO4 - AMD AM4 - MATX - 4xDDR4 - 2xPCIEX16 -M.2

‹ ›

Afficher toutes les images

Envoyer à un ami

En savoir plus

B550M Pro4

Supporte 3rd Gen AMD AM4 Ryzen™ / Future AMD Ryzen™ Processors
8 phase de puissance, Digi Puissance
Supporte DDR4 4733+ (OC)
1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 1 PCIe 3.0 x1, 1 M.2 Key E pour WiFi
Sorties graphiques disponibles: HDMI, DisplayPort, D-Sub
AMD CrossFireX™
l'audio 7.1 CH HD (Codec l'audio Realtek ALC1200), Nahimic l'audio
6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 (PCIe Gen3 x2 & SATA3)
2 USB 3.2 Gen2 (Type A à l'arrière+C), 8 USB 3.2 Gen1 (4 en façade, 4 l'arrière)
Realtek LAN Gigabit

Caractéristiques
ASRock USB 3.2 Gen2
- ASRock Port USB 3.2 Gen2 Type-A (10 Gb/s)
- ASRock Port USB 3.2 Gen2 Type-C (10 Gb/s)
ASRock Super Alliage
- Radiateur XXL en alliage d’aluminium
- Bobine d’alimentation Premium 50A
- PCB de couleur noire
- PCB High Density Glass Fabric
- PCB Cuivre 2oz
ASRock Slot « Steel » Gen4
Dissipateur thermique M.2 ASrock avec couverture intégrale
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Vérification du statut de démarrage (PSC)
ASRock Full Spike Protection (Pour tous les ports USB, l'audio et réseau)
ASRock Live Update & APP Shop
CPU
- Supporte 3rd Gen AMD AM4 Ryzen™ / future AMD Ryzen™ Processors*
- Conception Digi Puissance
- 8 phase de puissance

*Not Compatible avec tous les AMD Ryzen™ 5 3400G et Ryzen™ 3 3200G.
Chipsets
- AMD B550
Mémoire
- Mémoire DDR4 Double Canal
- 4 x DDR4 DIMM
- Les processeurs AMD Ryzen (Matisse) acceptent des modules de mémoire DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- AMD Ryzen series APUs Supporte DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- Capacité mémoire maximale du système: 128GB**
- Prend en charge les modules de mémoire Extreme Memory Profile (XMP)
- Contacts de DIMM en ou 15μ*

*Processeurs Ryzen Series (Matisse):

Ryzen Series APUs:

SR: Module DIMM Single Rank, 1Rx4 ou 1Rx8 indiqué sur l’étiquette du module DIMM x=1 ou 2
DR: Module DIMM Dual Rank, 2Rx4 ou 2Rx8 indiqué sur l’étiquette du module DIMM

**En raison de limitations dues au système d'exploitation, la quantité de mémoire utilisée sous Windows^® 32-bit peut être inférieure à 4 GB. Cette limitation ne concerne pas les systèmes d'exploitation 64-bit accompagnés de processeurs 64-bit.
BIOS
- BIOS de type UEFI 256 MB avec interface graphique
- Supporte du "Plug and Play"
- Compatible ACPI 5.1
- Fonction de configuration sans jumpers (Jumperfree)
- Supporte SMBIOS 2.3
- Processeur, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, 2.5V_PROM, +1.8VSB, VDDP Multi-adjustment Tension
Vidéo Intégrée
- Contrôleur graphique AMD Radeon™ Vega intégré dans les APUs Ryzen Series*
- DirectX 12, Pixel Shader 5.0
- Mémoire partagée par défaut 2 Go. La mémoire partagée max. peut atteindre jusqu'à 16 Go.**
- Trois sorties graphiques disponibles: D-Sub, HDMI et DisplayPort 1.4
- Compatible Triple Monitor
- Supporte HDMI 2.1 avec max. resolution jusqu'à 4K x 2K (4096x2160) @ 60Hz
- Supporte DisplayPort 1.4 avec max. resolution jusqu'à 5K (5120x2880)@120Hz
- Compatible VGA D-Sub avec résolution maximale jusqu’à 1920x1200 @ 60Hz
- Compatible avec les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate l'audio) avec HDMI 2.1 Port (Un écran compatible HDMI est requis)
- Supporte HDR (High Dynamic Range) avec HDMI 2.1
- Supporte HDCP 2.3 avec HDMI 2.1 et DisplayPort 1.4
- Supporte 4K Ultra HD (UHD) playback avec HDMI 2.1 et DisplayPort 1.4
- Supporte Microsoft^® PlayReady

*Compatibilité variable selon les processeurs

**La mémoire partagée maximale de 16 Go nécessite 32 Go de mémoire système installée.
Audio
- l'audio HD 7.1 Canaux avec Protection de Contenu (Codec l'audio Realtek ALC1200)
- Prise en charge de l'l'audio Premium Blu-ray
- Protection contre les surtensions
- Protection et isolation du PCB
- Couches individuelles sur le PCB pour les canaux l'audio gauche/droit
- Nahimic l'audio
Réseau
- PCIE x1 LAN Gigabit 10/100/1000 Mb/s
- Realtek RTL8111H
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Compatible avec la fonction Ethernet 802.3az
- Supporte PXE
Slots
Les processeurs AMD Ryzen (Matisse)
- 2 x PCI Express x16 (PCIE1: Gen4x16 mode; PCIE3: Gen3 mode x4)*
AMD Ryzen series APUs
- 2 x PCI Express x16 (PCIE1: Gen3x16 mode; PCIE3: Gen3 mode x4)*

- 1 x PCI Express 3.0 x1
- Supporte AMD Quad CrossFireX™ et CrossFireX™
- 1 x M.2 Socket (Key E), Supporte Module WiFi/BT de type 2230

*Accepte les SSDs NVMe en mode disque de démarrage
Stockage
- 6 x connecteurs SATA3 6.0 Go/s, compatible RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et Hot Plug*
- 1 x Hyper M.2 Socket (M2_1), accepte les modules M Key 2280 M.2 PCIe jusqu’à Gen4x4 (64 Gb/s) (avec Matisse) ou Gen3x4 (32 Gb/s)**
- 1 x M.2 Socket (M2_2), accepte les modules M Key 2280 M.2 SATA3 6.0 Gb/s et M.2 PCIe jusqu’à Gen3 x2 (16 Gb/s)**

*M2_2 et SATA3_5_6 share lanes. If either one of them is in use, the other one will be disabled.

**Accepte les SSDs NVMe en mode disque de démarrage
Supporte Kit ASRock U.2
Slot disponibles
- 1 x connecteur pour port COM
- 1 x Connecteur SPI TPM
- 1 x LED d'alimentation et connecteur pour haut-parleur
- 2 x Connecteur RGB LED*
- 2 x Connecteur LED adressables**
- 1 x Connecteur pour ventilateur de CPU (4-pin)***
- 1 x Connecteur pour ventilateur CPU/pompe à eau (4-pin) (Smart Fan Speed Control)
- 4 x Connecteurs pour ventilateur de châssis/pompe à eau (4-pin) (Smart Fan Speed Control)****
- 1 x Connecteur d'alimentation ATX 24-pin
- 1 x Connecteur d'alimentation 8-pin 12V
- 1 x Connecteur panneau l'audio en façadeal
- 2 x Connecteurs pour port USB 2.0 (Supporte 4 ports USB 2.0) (Protection contre les décharges électrostatiques)
- 2 x Connecteur pour USB 3.2 Gen1s (Supporte 4 ports USB 3.2 Gen1) (Protection contre les décharges électrostatiques)

*Accepte les bandeaux LED 36W jusqu’à 12V/3A

**Supporte in total jusqu'à 5V/3A, 15W LED Strip

***Le connecteur pour ventilateur de processeur fournit une alimentation maximale de 1A (12W)

****Le connecteur pour ventilateur de châssis / pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)
Les connecteurs CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP et CHA_FAN4/WP peuvent détecter automatiquement la présence d'un ventilateur 3-pin ou 4-pin.

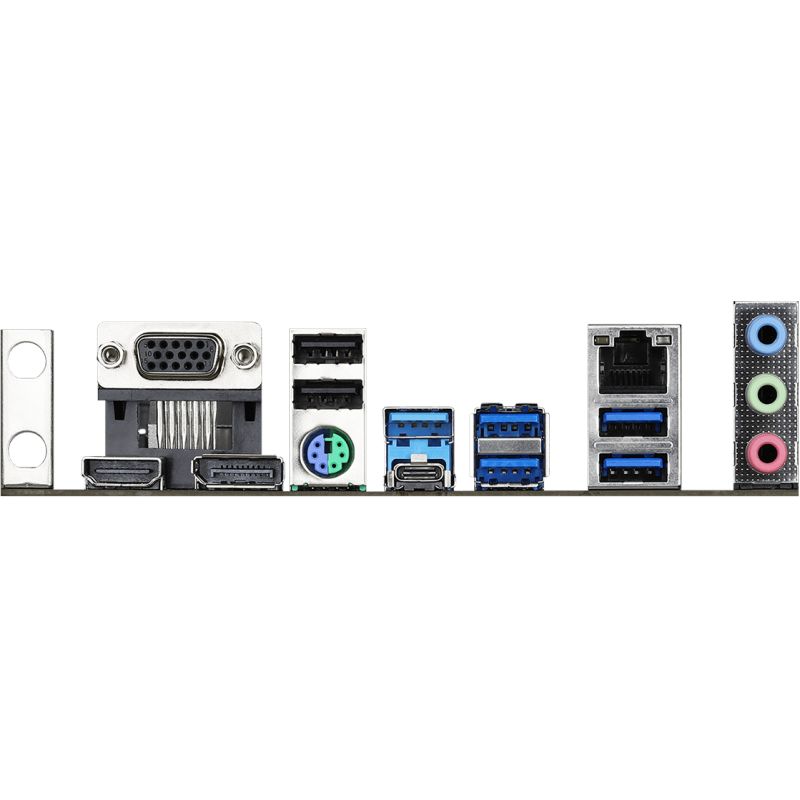

Connecteurs du Panneau Arrière
- Supporte d'antenne
- 1 x Port PS/2 pour Clavier/Souris
- 1 x D-Sub
- 1 x HDMI
- 1 x DisplayPort 1.4
- 1 x Port USB 3.2 Gen2 Type-A (10 Gb/s) (Protection contre les décharges électrostatiques)
- 1 x Port USB 3.2 Gen2 Type-C (10 Gb/s) (Protection contre les décharges électrostatiques)
- 4 x USB 3.2 Gen1 (ASMedia ASM1074 centre) (Protection contre les décharges électrostatiques)
- 2 x USB 2.0 (Protection contre les décharges électrostatiques)
- 1 x Port LAN RJ-45 avec LED (ACT/LINK LED et SPEED LED)
- Connecteurs jack HD l'audio: Entrée Ligne / Haut-parleur en façadeal / Micro
Logiciel et UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock XFast LAN
UEFI
- UEFI ASrock Full HD
- ASRock Instant Flash

*Ces utilitaires peuvent être téléchargés depuis l'APP Shop.
CD inclus
- Pilotes, Utilitaires, Logiciel Anti-Virus (Version d’essai), Google Chrome Browser et Toolbar
Accessoires
- Guide de démarrage rapide, CD de support, Panneau I/O
- 2 x Câbles SATA
- 2 x Visserie pour sockets M.2
Monitoring
- Détection de température : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Tachymètre pour ventilateur : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Mode Quiet Fan (Ajustement automatique de la vitesse de rotation du ventilateur de châssis en fonction de la température du processeur): Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Contrôle de vitesse des ventilateurs : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Contrôle des tensions: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP
Format
- Facteur de forme Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- Condensateurs solides
- PCB Cuivre 2oz
OS
- Compatible Microsoft Windows^® 10 64-bit
Certifications
- FCC, CE
- ErP/EuP ready (Une alimentation ErP/EuP Ready est nécessaire.)
