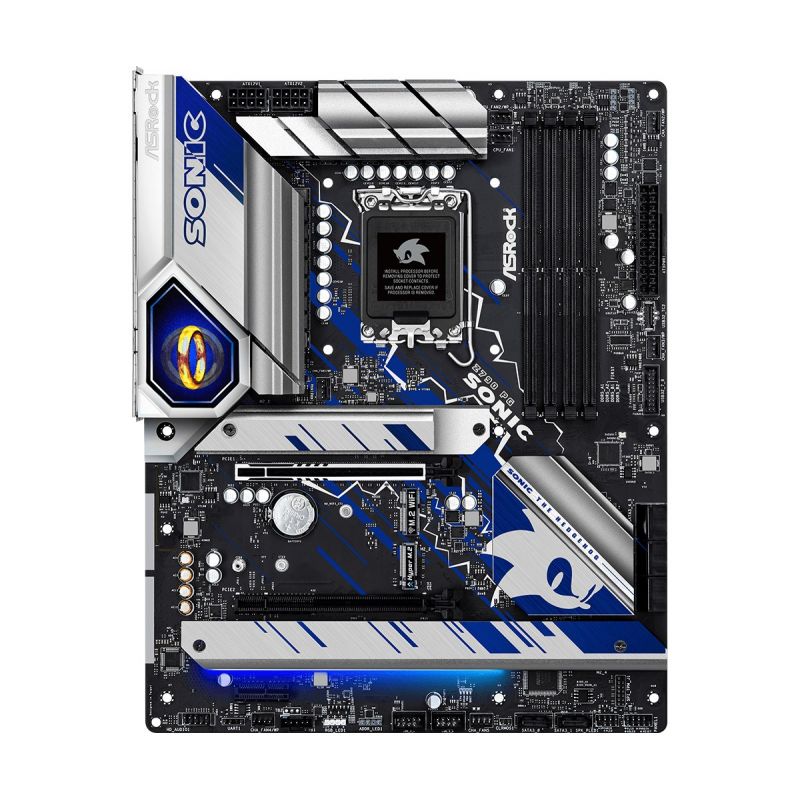

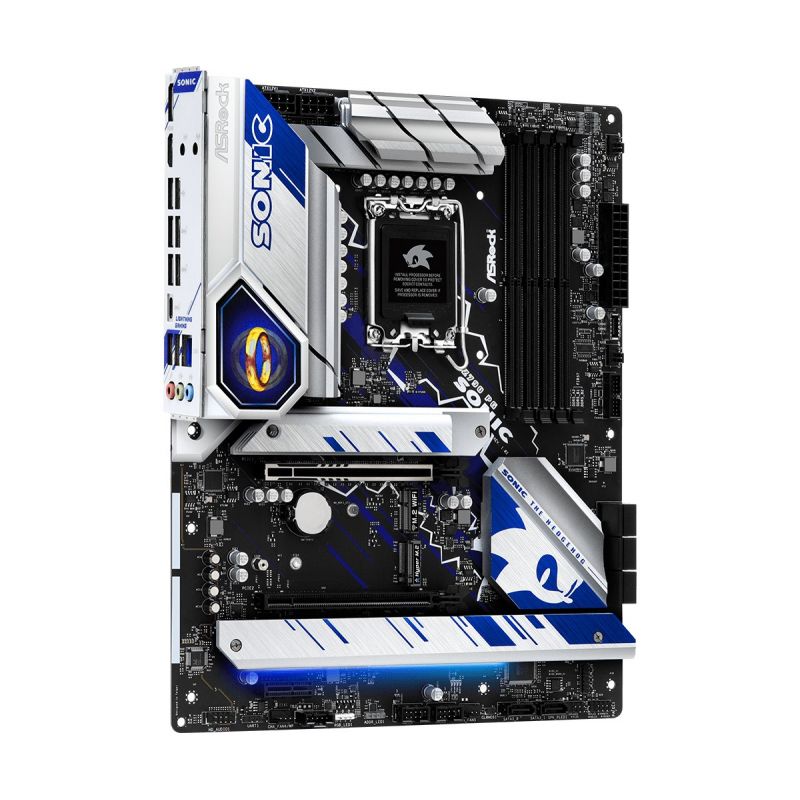

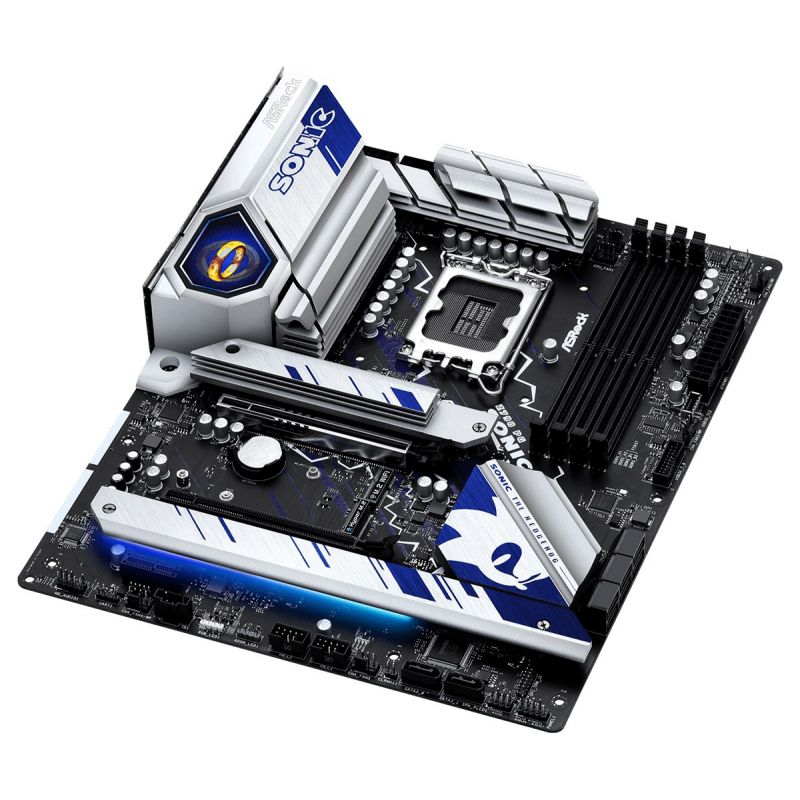

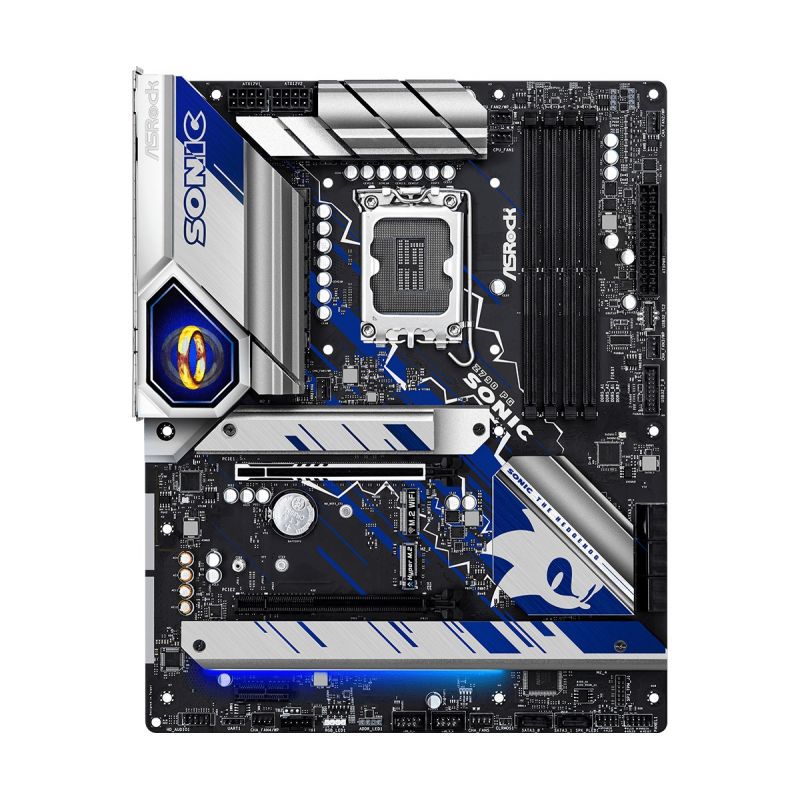

Z790 PG SONIC

Supporte 13th Gen & 12th Gen Intel^® Core™ Processors
14+1+1 Phase Puissance Design, Dr.MOS pour VCore+GT
4 x DDR5 DIMMs, supports jusqu'à 7200+(OC)
1 PCIe 5.0 x16, 1 PCIe 4.0 x16,
1 PCIe 3.0 x1, 1 M.2 Key-E pour WiFi
Sorties graphiques disponibles: 1 HDMI, 1 DisplayPort
l'audio 7.1 CH HD (Realtek ALC897 l'audio Codec), Nahimic l'audio
1 Blazing M.2 (PCIe Gen5x4),
4 Hyper M.2 (PCIe Gen4x4), 8 SATA3
1 USB 3.2 Gen2x2 Type-C (façade),
2 USB 3.2 Gen2 Type-A (l'arrière),
1 USB 3.2 Gen1 Type-C (l'arrière),
6 USB 3.2 Gen1 Type-A (4 à l'arrière, 2 façade),
6 USB 2.0 (2 à l'arrière, 4 façade)
LAN tueur 2.5G

- Caractéristiques
  Productivité exceptionnelle
  - PCIe Gen5 (Graphics, M.2)
  - Mémoire DDR Double Canal5
  Durabilité à toute épreuve
  - 14+1+1 Phase de puissance, 50A Dr.MOS pour VCore+GT
  - Flexible Intégré Panneau I/O
  Connectivité ultra-rapide
  - Killer 2.5G LAN
  - ASRock Ports Lightning Gaming
  EZ Update
  - Installateur de pilotes automatique ASROck
  EZ Troubleshooter
  - ASRock Vérification du statut de démarrage
- CPU
  ^{- Prend en charge les processeurs Intel ®} Core™ de 13e et 12e génération (LGA1700)
  - Prend en charge la technologie hybride Intel ^®
  - Prend en charge la technologie Intel ^® Turbo Boost Max 3.0
  - Prend en charge la technologie Intel ^® Thermal Velocity Boost (TVB)
  - Prend en charge la technologie Intel ^® Adaptive Boost (ABT)
- Chipsets
  - ^Intel® Z790
- Mémoire
  - Mémoire DDR Double Canal5 Mémoire Technology
  - 4 x DDR5 DIMM
  - Supporte DDR5 non-ECC, unbuffered jusqu'à 7200+(OC)*
  - Capacité mémoire maximale du système: 128GB
  - Compatible avec les fonctionnalités Intel^® Extreme Mémoire Profile (XMP) 3.0

  *1DPC 1R jusqu'à 7200+ MHz (OC), 4800 MHz Natively.
  1DPC 2R Jusqu'à 6000+ MHz (OC), 4400 MHz en natif.
  2DPC 1R Jusqu'à 5600+ MHz (OC), 4000 MHz en mode natif.
  2DPC 2R Jusqu'à 4800+ MHz (OC), 3600 MHz en mode natif.
- BIOS
  - BIOS de type UEFI 128 MB avec interface graphique
- Vidéo Intégrée
  - Intel^® Xe Graphics Architecture (Gen 12)
  - 1 x HDMI 2.1 TMDS Compatible, Supporte HDCP 2.3 et max. resolution jusqu'à 4K 60Hz
  - 1 x DisplayPort 1.4 avec DSC (compressé), Prise en charge HDCP 2.3 et résolution maximale jusqu'à 8K 60Hz / 5K 120Hz

  *La technologie Intel^® UHD Graphics et les sorties VGA ne sont disponibles que sur les processeurs intégrant un contrôleur graphique.

l'audio
- l'audio 7.1 CH HD (Realtek ALC897 l'audio Codec)
- Nahimic l'audio
Réseau
- 2.5 LAN Gigabit 10/100/1000/2500 Mb/s
- Killer E3100G
- Supporte Killer LAN Software
Machines à sous
CPU:
- 1 x PCIe 5.0 x16 (PCIE1), supports mode x16*
Chipset:
- 1 x PCIe 4.0 x16 (PCIE2), supports mode x4*
- 1 x PCIe 3.0 x1 (PCIE3)*
- 1 x M.2 Socket (Key E), Compatible avec les modules WiFi/BT PCIe WiFi type 2230 et Intel^® CNVio/CNVio2 (Intégré WiFi/BT)
- Supporte AMD CrossFire™

*If M2_5 is occupied, PCIE1 will downgrade to mode x8.
Accepte les SSDs NVMe en mode disque de démarrage

Stockage
CPU:
- 1 x Hyper M.2 Socket (M2_1, Key M), Supporte type 2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Blazing M.2 Socket (M2_5, Key M), Supporte type 2280 PCIe Gen5x4 (128 Gb/s) mode*
Chipset:
- 1 x Hyper M.2 Socket (M2_2, Key M), Supporte type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Hyper M.2 Socket (M2_3, Key M), Supporte type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Hyper M.2 Socket (M2_4, Key M), Supporte type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
- 8 x connecteurs SATA3 6.0 Go/s

* Supporte Intel^® Volume Management Device (VMD)
Accepte les SSDs NVMe en mode disque de démarrage
Si M2_5 est occupé, PCIE1 rétrogradera en mode x8.
M2_1 et M2_5 ne peuvent pas être remplis simultanément.

RAID
- Supporte RAID 0, RAID 1, RAID 5 et RAID 10 pour SATA périphériques de stockage
- Supporte RAID 0, RAID 1 et RAID 5 pour M.2 NVMe périphériques de stockage
USB
- 1 x USB 3.2 Gen2x2 Type-C (façade)
- 2 x USB 3.2 Gen2 Type-A (l'arrière)
- 1 x USB 3.2 Gen1 Type-C (l'arrière)
- 6 x USB 3.2 Gen1 Type-A (4 à l'arrière, 2 façade)
- 6 x USB 2.0 (2 à l'arrière, 4 façade)

* All USB ports Supporte ESD Protection

Slot disponibles
- 1 x Connecteur SPI TPM
- 1 x LED d'alimentation et connecteur pour haut-parleur
- 1 x Connecteur RGB LED*
- 3 x Connecteur LED adressables**
- 1 x Connecteur pour ventilateur de CPU (4-pin)***
- 1 x Connecteur pour ventilateur CPU/pompe à eau (4-pin) (Smart Fan Speed Control)****
- 1 x Connecteur pour ventilateur de Châssis (4-pin) (Smart Fan Speed Control)*****
- 4 x Connecteurs pour ventilateur de châssis/pompe à eau (4-pin) (Smart Fan Speed Control)******
- 1 x Connecteur d'alimentation ATX 24-pin
- 2 x Connecteurs d'alimentation 8-pin 12V (Connecteur d’alimentation haute densité)
- 1 x Connecteur panneau l'audio en façadeal
- 1 x Connecteur Thunderbolt™ AIC (5-pin) (Supporte ASRock Thunderbolt™ 4 AIC Card)
- 2 x Connecteurs pour port USB 2.0 (Supporte 4 ports USB 2.0)
- 1 x Connecteur pour USB 3.2 Gen1 (Supporte 2 USB 3.2 Gen1)
- 1 x en façade Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)

* Accepte les bandeaux LED 36W jusqu’à 12V/3A
** Accepte les bandeaux LED 15W jusqu’à 5V/3A
*** CPU_FAN1 Supporte the fan Puissance jusqu'à 1A (12W).
**** CPU_FAN2/WP Supporte the fan Puissance jusqu'à 2A (24W).
***** CHA_FAN5 Supporte the fan Puissance jusqu'à 1A (12W).
****** CHA_FAN1~4/WP Supporte the fan Puissance jusqu'à 2A (24W).
******CPU_FAN2/WP et CHA_FAN1~4/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

Connecteurs du Panneau Arrière
- 2 x Points de montage de l'antenne
- 1 x HDMI
- 1 x DisplayPort 1.4
- 2 x Ports USB 3.2 Gen2 Type-A (10 Gb/s)
- 1 x Port USB 3.2 Gen2 Type-A
- 4 x USB 3.2 Gen1 Type-A Ports (USB32_56 are Ports Lightning Gaming.)
- 2 x USB 2.0
- 1 x port LAN RJ-45
- Connecteurs jack HD l'audio: Entrée Ligne / Haut-parleur en façadeal / Micro
Logiciel et UEFI
Software
- ASRock Motherboard Utility (Phantom Gaming Tuning)
- A : Bouton de vidage CMOS ; B : Bouton d’alimentation
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- UEFI ASrock Full HD
- My Favorties dans l’interface UEFI
- Installateur de pilotes automatique ASROck
- ASRock Instant Flash
- ASRock Easy RAID Installer

*Ces utilitaires peuvent être téléchargés depuis l'APP Shop.
Accessoires

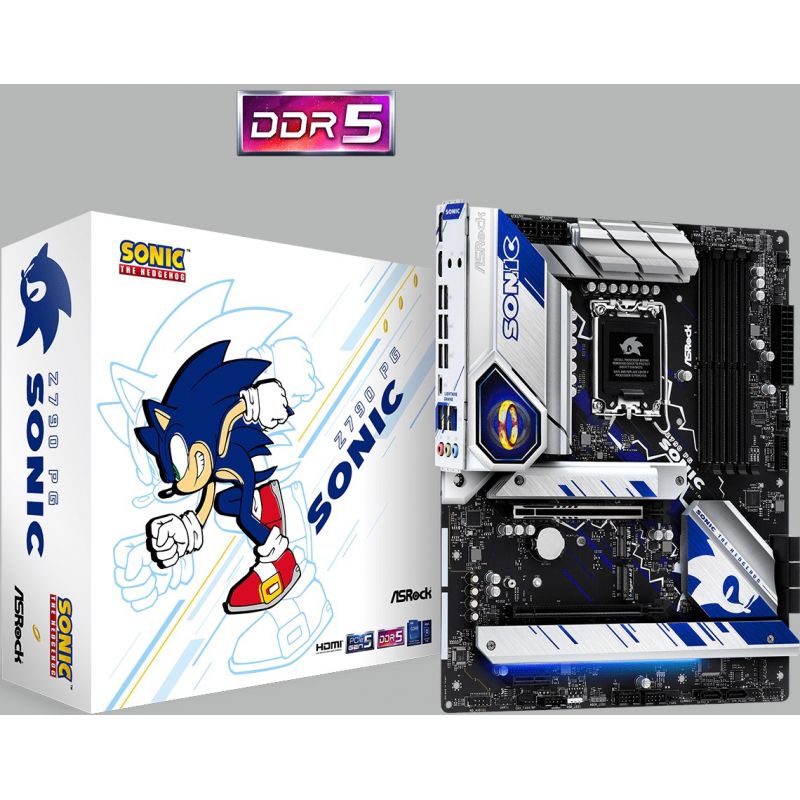

- 1 x Manuel utilisateur
- 2 x Câbles SATA
- 5 x Visserie pour sockets M.2
Format
- Facteur de forme ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- PCB Cuivre 2oz
VOUS
- Compatible Microsoft ^Windows® 10 64 bits / 11 64 bits

*Windows^® 10 seulement Supporte version 21H2 ou later
Certificats
- FCC, CE
- ErP/EuP ready (Une alimentation ErP/EuP Ready est nécessaire.)
