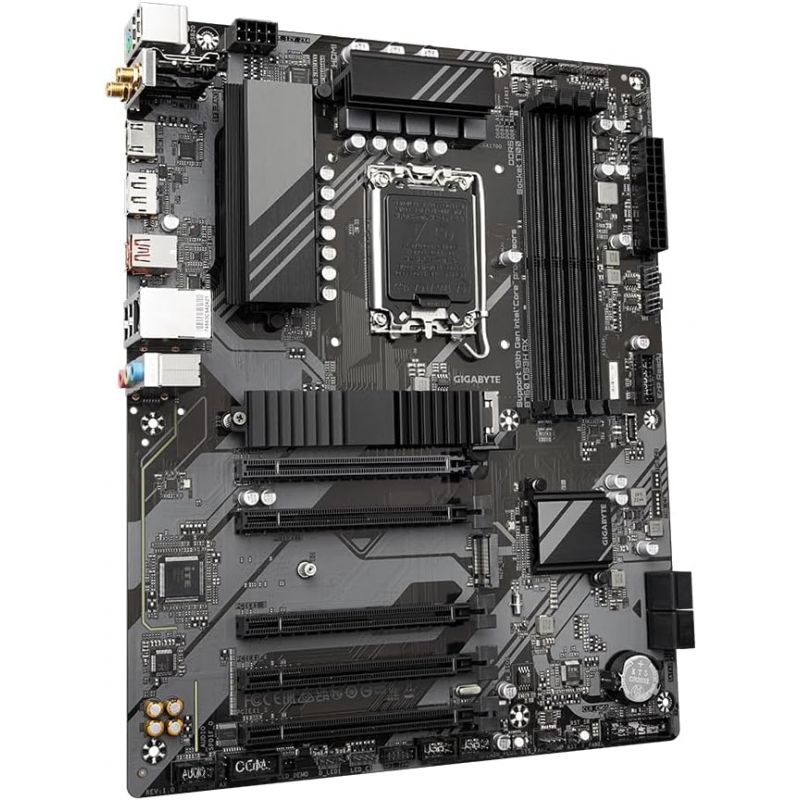

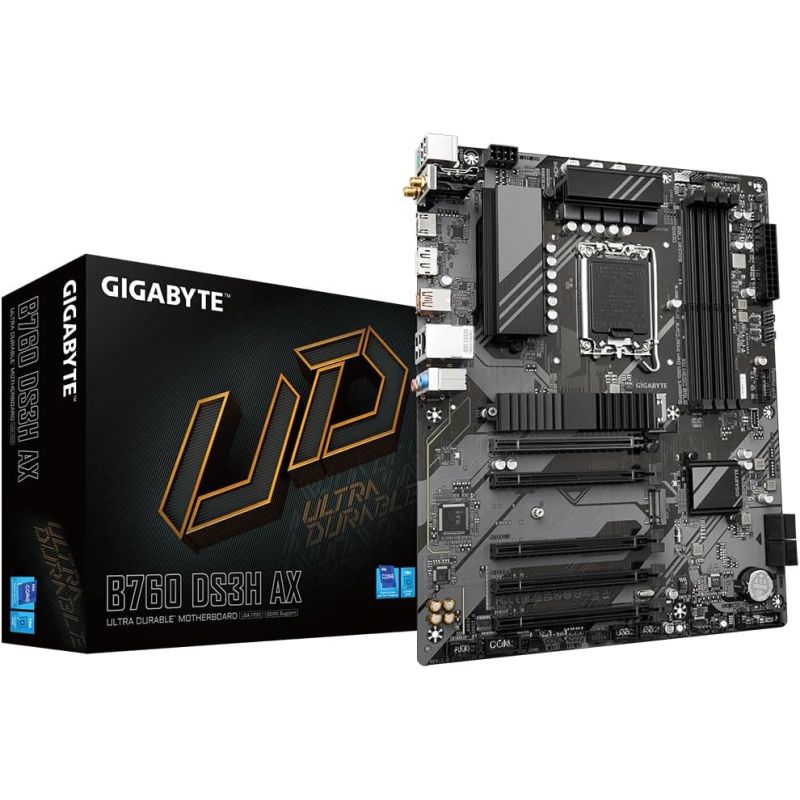

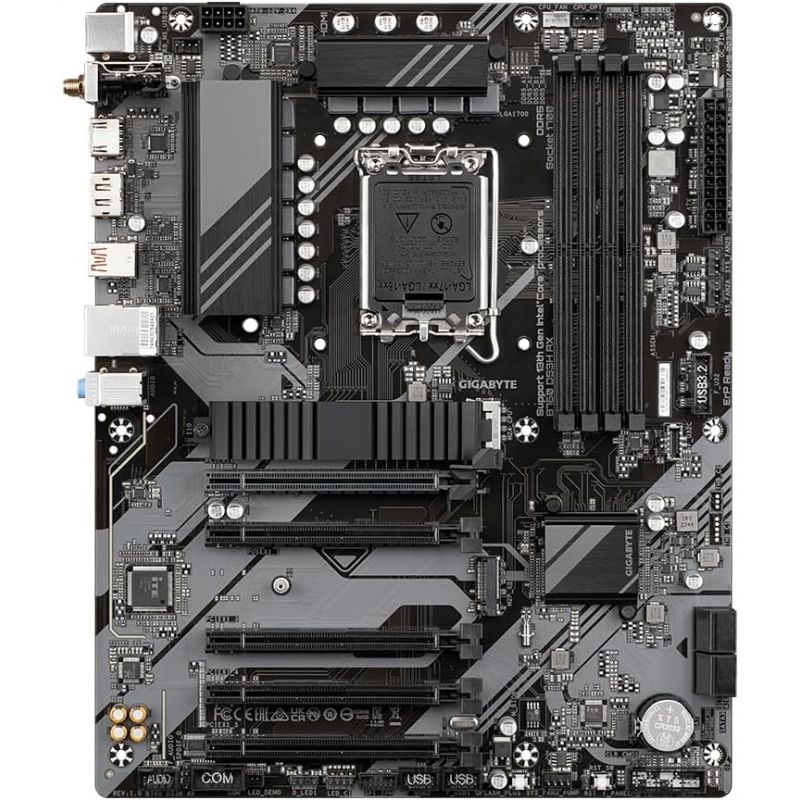

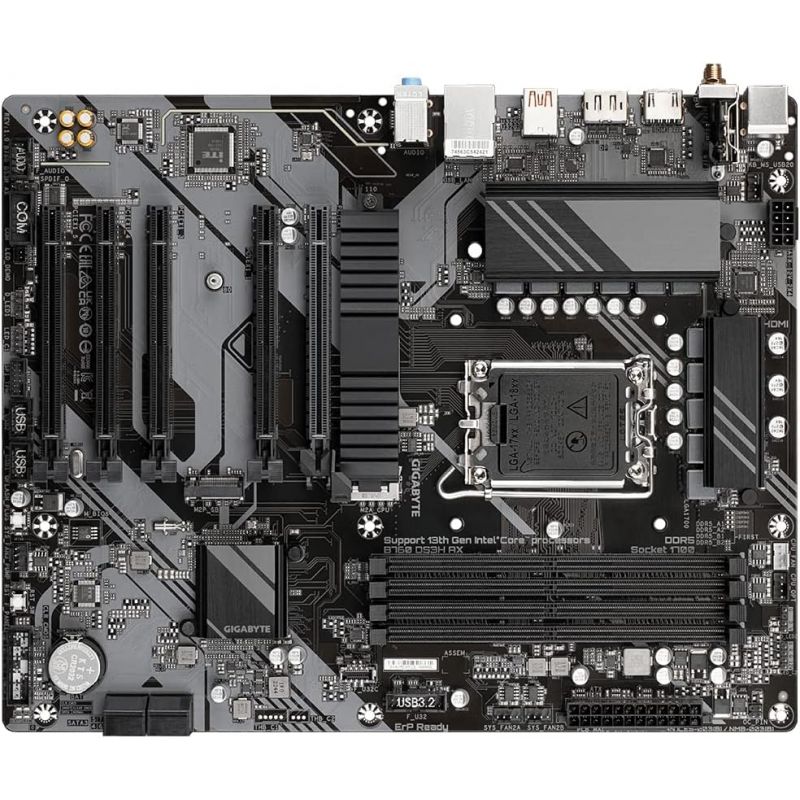

Gigabyte B760 DS3H AX, DDR5

‹ ›

Afficher toutes les images

MATX - Socket LGA1700 - B760 - 4 x DDR5 - 2 x M.2 - USB 3.2 GEN 2 - 1 x PCI-Express 4.0 16x - LAN 2.5 GbE - Wi-Fi 6E

Plus de détails...

Envoyer à un ami

En savoir plus

Prend en charge les processeurs Intel® Core ™ 14e/13e/12e
Performances inégalées : solution VRM numérique hybride 8+2+1 phases
Module de mémoire DDR5 double canal : 4 DIMM XMP pris en charge
Stockage de nouvelle génération : 2 connecteurs PCIe 4.0 x4 M.2
EZ-Latch : emplacement PCIe 4.0x16 avec conception à dégagement rapide
Réseaux rapides : LAN GbE et Wi-Fi 6E 802.11ax
Connectivité étendue : USB-C ® 20 Gb/s à l'arrière, DP, HDMI
Smart Fan 6 : comprend plusieurs capteurs de température, des en-têtes de ventilateur hybrides avec arrêt du ventilateur
Q-Flash Plus : mettre à jour le BIOS sans installer le processeur, la mémoire et la carte graphique

Processeur
1. Socket LGA1700 : prise en charge des processeurs Intel® Core™, Pentium® Gold et Celeron® de 14e, 13e et 12e génération
2. Le cache L3 varie selon le processeur
(Veuillez vous référer à la « Liste de prise en charge du processeur » pour plus d’informations.)
Jeu de puces
1. Jeu de puces Intel® B760 Express
Mémoire
1. Prise en charge des modules de mémoire DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s
2. 4 sockets DIMM DDR5 prenant en charge jusqu'à 192 Go (capacité DIMM simple de 48 Go) de mémoire système
3. Architecture de mémoire à double canal
4. Prise en charge des modules de mémoire DIMM 1Rx8/2Rx8 sans tampon ECC (fonctionnement en mode non ECC)
5. Prise en charge des modules de mémoire DIMM 1Rx8/2Rx8/1Rx16 non tamponnés non ECC
6. Prise en charge des modules de mémoire Extreme Memory Profile (XMP)
(La configuration du processeur et de la mémoire peut affecter les types de mémoire pris en charge, le débit de données (vitesse) et le nombre de modules DRAM. Veuillez vous reporter à la « Liste de prise en charge de la mémoire » pour plus d'informations.)
Carte Graphique Intégrée
Processeur graphique intégré - Prise en charge Intel ® HD Graphics :
1. 1 port HDMI, prenant en charge une résolution maximale de 4096x2160@60 Hz
  * Prise en charge de la version HDMI 2.1 et HDCP 2.3.
  ** Prise en charge des ports compatibles HDMI 2.1 TMDS natifs.
2. 1 x DisplayPort, prenant en charge une résolution maximale de 4096x2304@60 Hz
  * Prise en charge de la version DisplayPort 1.2 et HDCP 2.3
(Les spécifications graphiques peuvent varier en fonction de la prise en charge du processeur.)
l'audio
1. CODEC audio Realtek®
2. Son haute définition
3. 2/4/5.1/7.1 canaux
  * Vous pouvez modifier la fonctionnalité d'une prise audio à l'aide du logiciel audio. Pour configurer l'audio 7.1 canaux, accédez au logiciel audio pour accéder aux paramètres audio.
4. Prise en charge de la sortie S/PDIF
Réseau
1. Puce Realtek ® GbE LAN (1 Gbit/s/100 Mbps)
Module de communication sans fil
Intel® Wi - Fi 6E AX210 (PCB rév. 1.0)
1. WIFI a, b, g, n, ac, ax, prenant en charge les bandes de fréquences porteuses 2,4/5/6 GHz
2. BLUETOOTH 5.3
3. Prise en charge de la norme sans fil 11ax 160 MHz et débit de données jusqu'à 2,4 Gbit/s
Intel® Wi - Fi 6E AX211 (PCB rév. 1.1)
1. WIFI a, b, g, n, ac, ax, prenant en charge les bandes de fréquences porteuses 2,4/5/6 GHz
2. BLUETOOTH 5.3
3. Prise en charge de la norme sans fil 11ax 160 MHz et débit de données jusqu'à 2,4 Gbit/s
Realtek® Wi -Fi 6E RTL8852CE (PCB rév. 1.2)
1. WIFI a, b, g, n, ac, ax, prenant en charge les bandes de fréquences porteuses 2,4/5/6 GHz
2. BLUETOOTH 5.3
3. Prise en charge de la norme sans fil 11ax 160 MHz et débit de données jusqu'à 2,4 Gbit/s
(Le débit de données réel peut varier en fonction de l'environnement et de l'équipement.)
Port d'expansion
CPU:
1. 1 emplacement PCI Express x16, prenant en charge PCIe 4.0 et fonctionnant à x16 (PCIEX16)
  * L'emplacement PCIEX16 ne peut prendre en charge qu'une carte graphique ou un SSD NVMe. Si une seule carte graphique doit être installée, veillez à l'installer dans l'emplacement PCIEX16.
Jeu de puces :
1. 4 emplacements PCI Express x16, prenant en charge PCIe 3.0 et fonctionnant à x1
  (PCIEX1_1, PCIEX1_3~PCIEX1_5)
Interface de stockage
CPU:
1. 1 x connecteur M.2 (Socket 3, clé M, type 22110/2280 PCIe 4.0 x4/x2 prise en charge SSD) (M2A_CPU)
Jeu de puces :
1. 1 x connecteur M.2 (Socket 3, clé M, type 2280 PCIe 4.0 x4/x2 prise en charge SSD) (M2P_SB)
2. 4 connecteurs SATA 6 Gb/s
Prise en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA
USB
Jeu de puces :
1. 1 port USB Type-C ® sur le panneau arrière, avec prise en charge USB 3.2 Gen 2x2
2. 1 port USB Type-C ® avec prise en charge USB 3.2 Gen 1, disponible via l'en-tête USB interne
3. 1 port USB 3.2 Gen 2 Type-A (rouge) sur le panneau arrière
4. 2 ports USB 3.2 Gen 1 disponibles via l'en-tête USB interne
5. 4 ports USB 2.0/1.1 sur le panneau arrière
Chipset + 2 concentrateurs USB 2.0 :
1. 4 ports USB 2.0/1.1 disponibles via les connecteurs USB internes
Connecteurs d'entrées/sorties internes
1. 1 x connecteur d'alimentation principal ATX 24 broches
2. 1 x connecteur d'alimentation ATX 12 V à 8 broches
3. 1 x connecteur de ventilateur de processeur
4. 1 x ventilateur CPU/en-tête de pompe de refroidissement par eau
5. 3 x connecteurs de ventilateur système
6. 1 x ventilateur système/en-tête de pompe de refroidissement par eau
7. 2 x embases de bande LED adressables
8. 2 x connecteurs de bande LED RVB
9. 2 x connecteurs M.2 Socket 3
10. 4 connecteurs SATA 6 Gb/s
11. 1 x embase de panneau avant
12. 1 x connecteur audio du panneau avant
13. 1 x connecteur de sortie S/PDIF
14. 1 x connecteur USB Type-C ® , avec prise en charge USB 3.2 Gen 1
15. 1 x connecteur USB 3.2 Gen 1
16. 2 connecteurs USB 2.0/1.1
17. 1 x en-tête de module Trusted Platform (pour le module GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 uniquement)
18. 1 x en-tête de port série
19. 1 x bouton Q-Flash Plus
20. 1 x bouton de réinitialisation
21. 1 x cavalier de réinitialisation
22. 1 x cavalier CMOS transparent

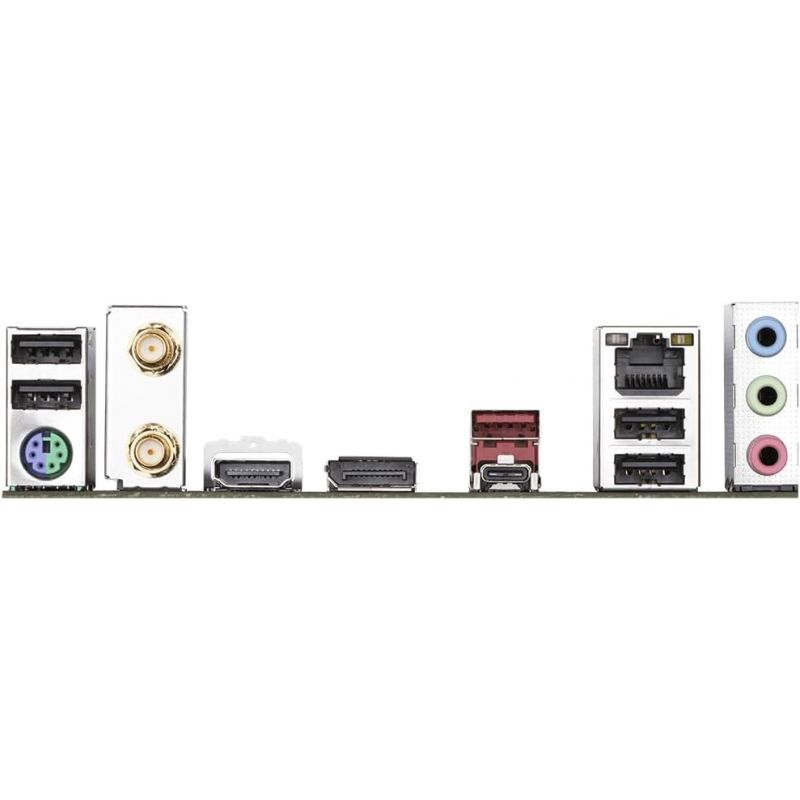

Connecteur du Panneau Arrière
1. 1 port clavier/souris PS/2
2. 2 connecteurs d'antenne SMA (2T2R)
3. 1 port USB Type-C ® , avec prise en charge USB 3.2 Gen 2x2
4. 1 port USB 3.2 Gen 2 Type-A (rouge)
5. 4 ports USB 2.0/1.1
6. 1 port HDMI
7. 1 x DisplayPort
8. 1 port RJ-45
9. 3 x prises audio
Contrôleur d'Entrée/Sortie
1. Puce de contrôleur d'E/S iTE ®
Matériel de surveillance
1. Détection de tension
2. Détection de température
3. Détection de la vitesse du ventilateur
4. Détection du débit de refroidissement par eau
5. Avertissement de panne de ventilateur
6. Contrôle de la vitesse du ventilateur
  * La prise en charge de la fonction de contrôle de la vitesse du ventilateur (pompe) dépendra du ventilateur (pompe) que vous installez.
BIOS
1. 1 x 128 Mbits de mémoire flash
2. Utilisation du BIOS UEFI AMI sous licence
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fonctionnalités Exclusives
1. Prise en charge de GIGABYTE Control Center (GCC)
  * Les applications disponibles dans GCC peuvent varier selon le modèle de carte mère. Les fonctions prises en charge par chaque application peuvent également varier en fonction des spécifications de la carte mère.
2. Prise en charge de Q-Flash
3. Prise en charge de Q-Flash Plus
Logiciels fournis
1. Norton® Internet Security (version OEM)
2. Logiciel de gestion de la bande passante LAN
Système d'Exploitation
1. Prise en charge de Windows 11 64 bits
2. Prise en charge de Windows 10 64 bits
Dimensions
1. Format ATX ; 30,5 cm x 24,4 cm
